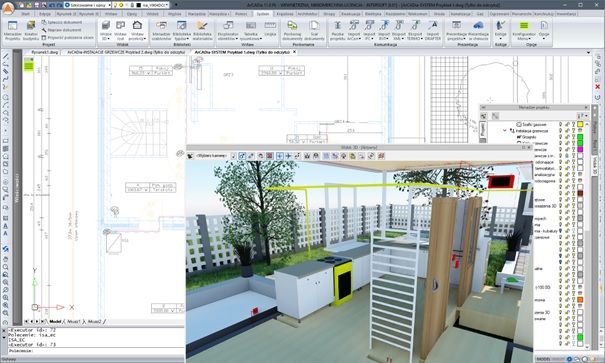

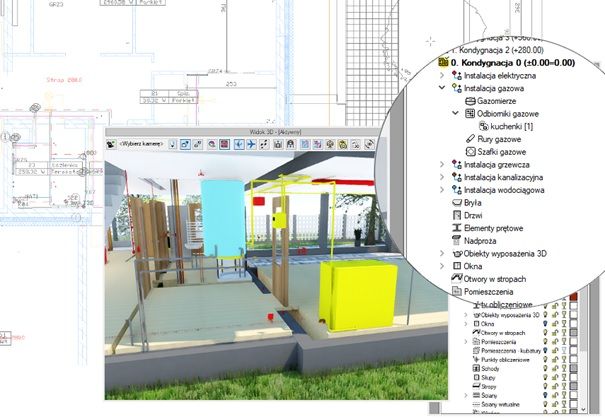

ArCADia-INSTALACJE GAZOWE to moduł branżowy systemu ArCADia, oparty na technologii BIM (Building Information Modeling), który rozszerza możliwości programu ArCADia BIM. Moduł ten przeznaczony jest dla projektantów wewnętrznych instalacji sanitarnych i pozwala na stworzenie profesjonalnej dokumentacji wewnętrznych instalacji gazowych.
Moduł ArCADia-INSTALACJE GAZOWE pozwala na tworzenie rysunków instalacji, przy jednoczesnym tworzeniu schematów obliczeniowych oraz generowaniu rzutów aksonometrycznych i rozwinięć. Umożliwia również automatyczny dobór elementów z uwzględnieniem preferencji użytkownika (wybór katalogów). Moduł pozwala na sprawdzenie poprawności zaprojektowanej instalacji pod względem hydraulicznym oraz doboru urządzeń.
ArCADia-INSTALACJE GAZOWE jest modułem rozszerzającym możliwości programu ArCADia BIM, co oznacza, że część opcji do projektowania instalacji gazowych znajduje się w programie w wersji podstawowej: ArCADia BIM LT, ArCADia BIM, ArCADia BIM PLUS.
Możliwości modułu ArCADia-INSTALACJE GAZOWE:

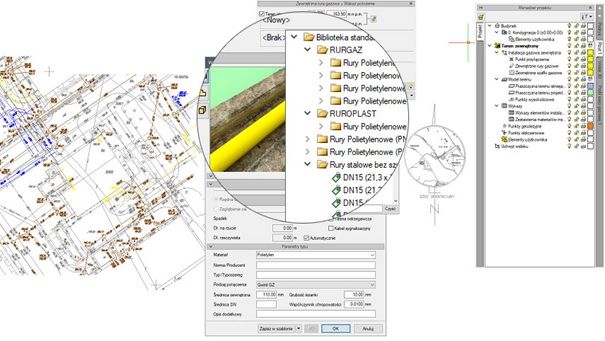

● Przekształcanie instalacji wrysowanej w środowisku CAD za pomocą linii, w rurociągi będące obiektami systemu ArCADia.
● Wyznaczenie obliczeniowego zapotrzebowania gazu dla budynku zasilanego gazem o dowolnych właściwościach palnych z uwzględnieniem współczynników jednoczesności.
● Obliczenia całkowitej straty ciśnienia dla wszystkich ścieżek do odbiorników gazu oraz wyznaczenie ciśnienia minimalnego i maksymalnego przed odbiornikiem gazowym.
● Wygenerowanie schematów obliczeniowych dla wszystkich ścieżek dopływu gazu do odbiorników.
● Automatyczne tworzenie rysunku rozwinięcia zaprojektowanej instalacji gazowej.
● Automatyczne tworzenie rysunku aksonometrii zaprojektowanej instalacji.

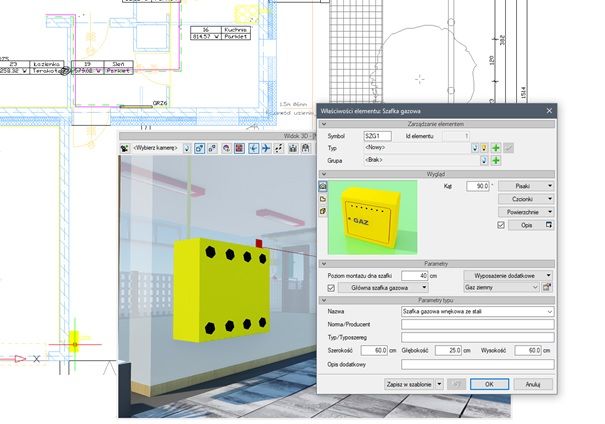

● Możliwość wprowadzania armatury bezpośrednio na rysunku aksonometrii z automatycznym uwzględnieniem na rzucie i w zestawieniach.
● Generowanie raportów obliczeniowych zawierających odcinkowe straty ciśnienia gazu na poszczególnych odcinkach obliczeniowych z możliwością regulacji średnic odcinków.
